靜止表面用溫度傳感器 接觸輔助型 AX系列
AX系列產品頭部可±4°擺動，密切追隨?接觸被測物。
接觸輔助功能補正姿勢誤差，可保持被測物與傳感器之間的密切接觸。準確的測量溫度，提高生產效率。
頭部大小?頭部材質?鋼管長度等可自由選擇，可以根據客戶的用途進行選配。

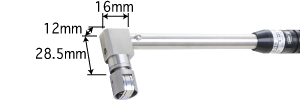

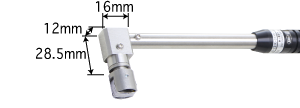

1 頭部大小
2
通用型
3
使用與熱容量小的被測物
2 頭部材質和感溫片鍍膜
1
溫度范圍：-50～300℃
不易劃傷被測物
氟樹脂材質頭部
2
溫度范圍：-50～400℃
不易劃傷被測物
聚酰亞胺材質頭部
3
溫度范圍：-50～500℃
中高溫通用性
鋼質頭部
4
溫度范圍：-50～800℃
可測量800℃高溫
鋼質頭部
5
使用溫度範囲：-50～200℃
不易劃傷被測物
氟樹脂材質頭部
感溫片氟樹脂鍍膜
感溫片鍍氟樹脂膜抗干擾性能強
6
使用溫度範囲：-50～300℃
不易劃傷被測物
聚酰亞胺材質頭部
感溫片鍍聚酰亞胺膜
抗干擾性能強

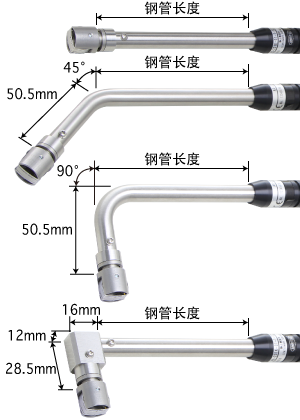

3 鋼管形狀和感溫片方向
1

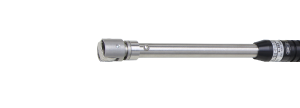

直管
2

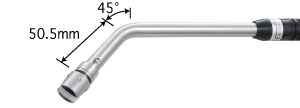

45°
感溫片縱向平行鋼管
3

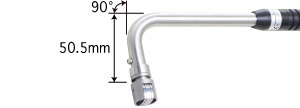

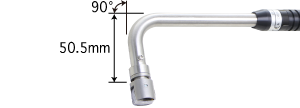

90°
感溫片縱向平行鋼管
4
直角彎曲
感溫片縱向平行鋼管
5
45°
感溫片縱向與鋼管縱向程直角
6
90°
感溫片縱向與鋼管縱向程直角
7
直角彎曲
感溫片縱向與鋼管縱向程直角
4 熱電偶種類
*請選擇與溫度計主機同種類熱電偶
E
E型
K
K型
5 鋼管長度
00 30mm
01 100mm
02 200mm
03 300mm
04 400mm
05 500mm
06 600mm
07 700mm
08 800mm
09 900mm
10 1000mm

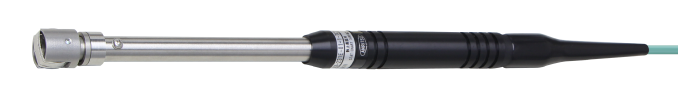

6 有無握柄
1
有握柄
7 導線種類和長度
TC1
標準導線：TC導線 1ｍ
導線外徑：φ4mm
外膜材質：硅膠
耐熱溫度：240℃
導線長度可以以0.5ｍ為單位任意指定。
コードの長さは0.5単位で指定できます。
8 插頭形狀
ASP
標準插頭(使用熱電偶同種金屬)
對應主機 : HD-1*0* , AP-400
ANP
mini插頭(使用熱電偶同種金屬)
對應主機 : AM-8*** , HD-1*5* , AP-450 , AR-650* 等
W
裸線
WT3,WT4,WT5
M3,M4,M5用Y端子(一般電極材料)
WC3,WC4,WC5
M3,M4,M5用圓孔端子(一般電極材料)
ANJY3,ANJY4
M3,M4用Y端子(使用熱電偶同種金屬)
ANJC3,ANJC4
M3,M4用圓孔端子(使用熱電偶同種金屬)
WA
香蕉端子(一般電極材料)
